Описание и функции
Аварийный затвор является компонентом, который используется в непрерывной разливке с механизмом стопорного стержня. Если стержень стопора не может остановить поток стали между промежуточным контейнером и изложницей, аварийный шиберный затвор прерывает этот поток.
Гидравлический цилиндр непрерывно пневматически охлаждается приборным воздухом 6 бар, а шток поршня и нож удерживаются в исходном положении.

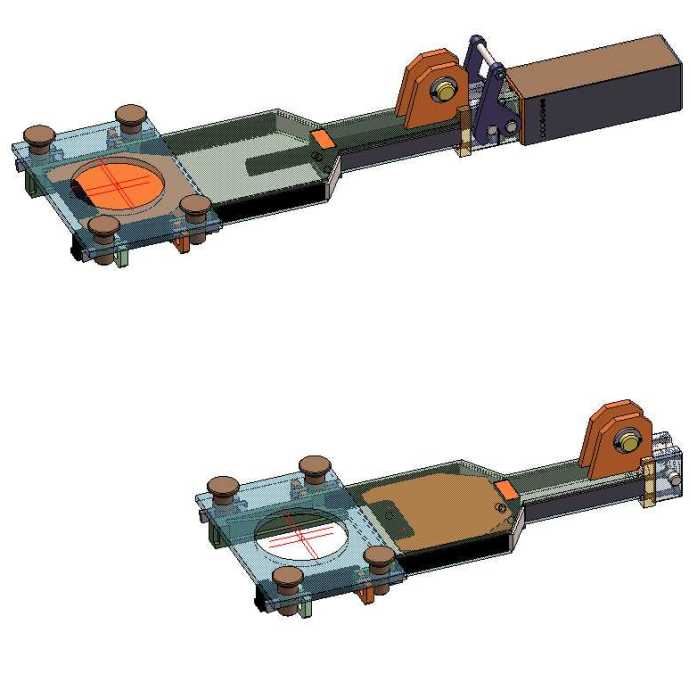

В аварийной ситуации гидравлический цилиндр аварийного затвора приводится в действие клапаном с маслом высокого давления на 180 бар. Это расширит шток поршня, выдвинет нож аварийного толкателя и затем заклинивает его, чтобы надежно закрыть отверстие.
После использования аварийного шибера только поршневой шток отодвигается назад более низким давлением воздуха. Нож продолжает закрывать выходное отверстие.
С помощью регулировочного винта охлаждающего воздуха приборный воздух можно разделить на сжатый воздух для возврата поршня и охлаждающий воздух для цилиндра. Сжатый воздух должен быть отрегулирован таким образом, чтобы давление воздуха обеспечивало правильный возврат цилиндра, но при этом было доступно как можно больше охлаждающего воздуха.

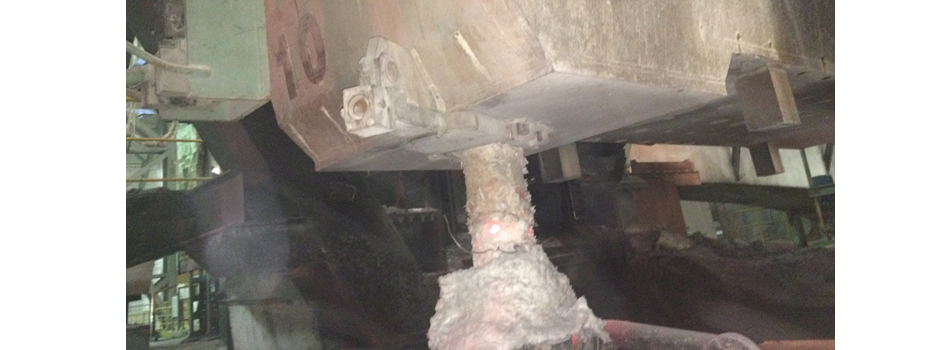

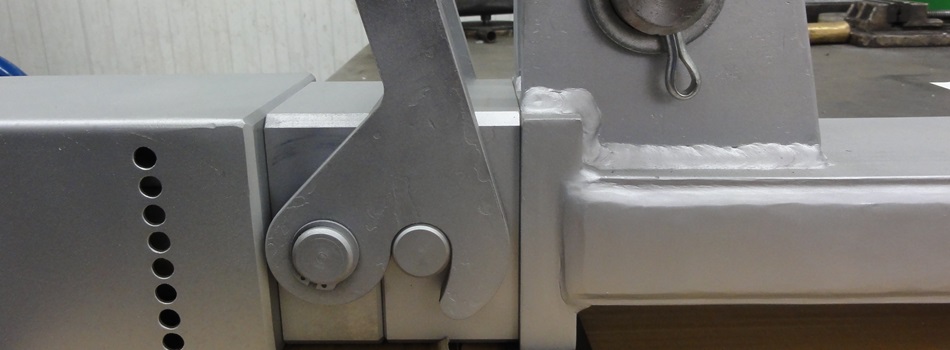

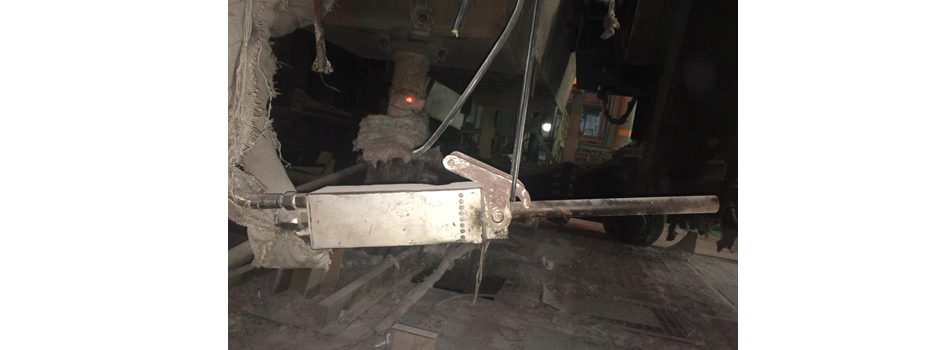

Впечатления

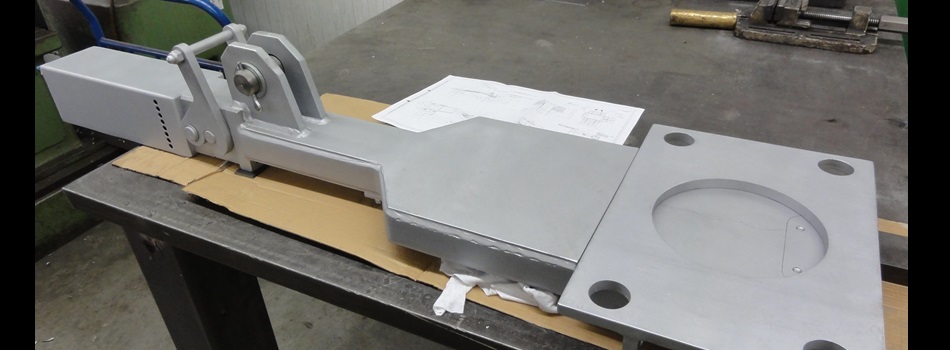

Аварийный шибер
Аварийный шибер доступен в комплекте с гидравлическими цилиндрами, а также без гидравлических цилиндров.

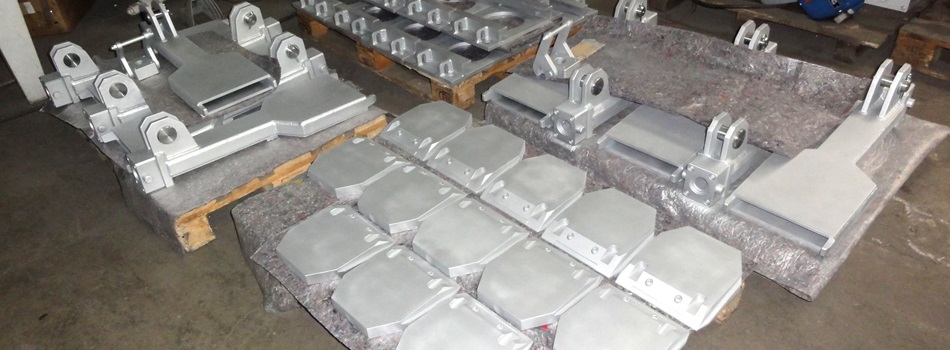

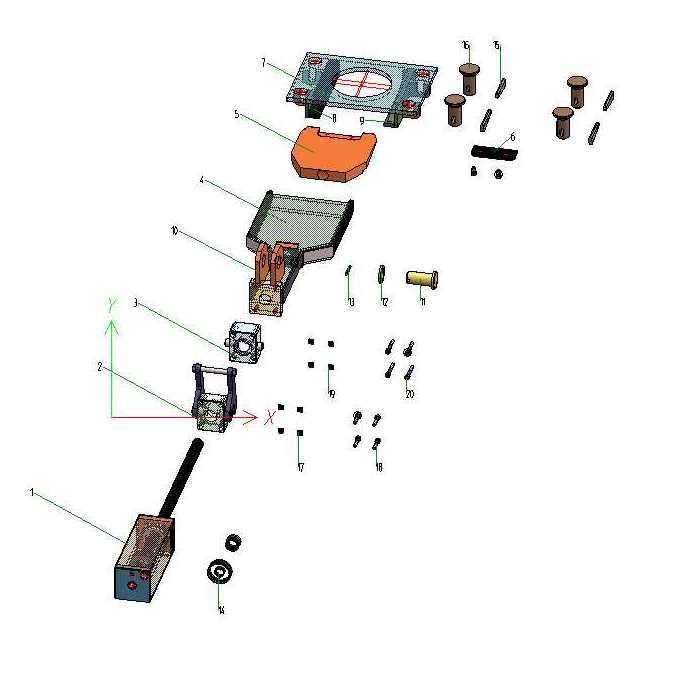

Запчасти
Различные запасные части также доступны для всех аварийных затворов.
Исполнение в соответствии с размерами

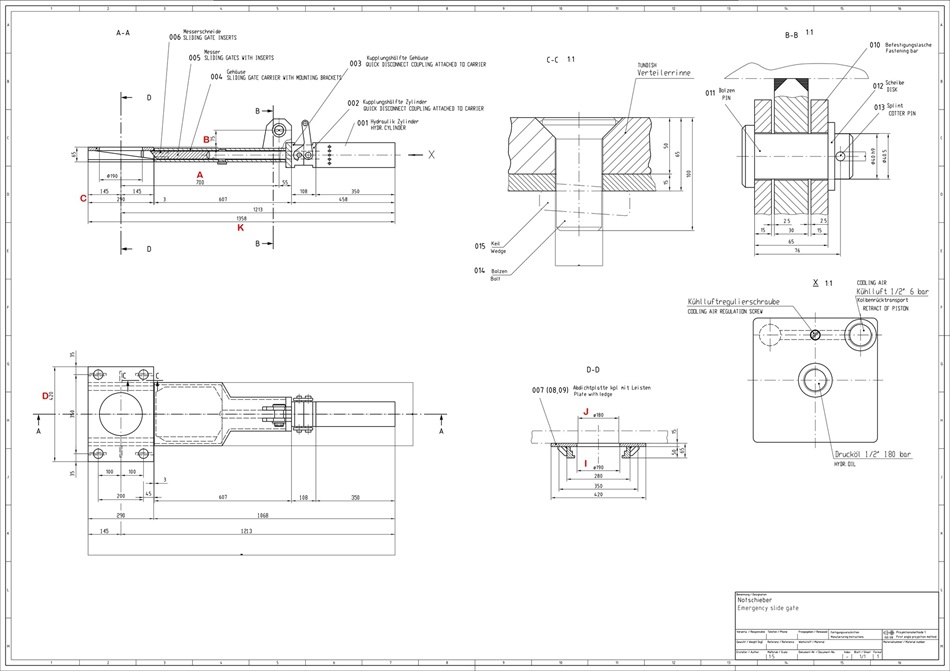

Стандартная версия 700 мм:
Размеры, отмеченные красным, относятся к стандартной версии с расстоянием 700 мм между основным крепежным болтом и центром желоба.
Индивидуальное исполнение
Возможна одна из различных специальных версий, например, версия 800 мм для более широкого сливного жёлоба или аварийный шибер для большего жёлоба.

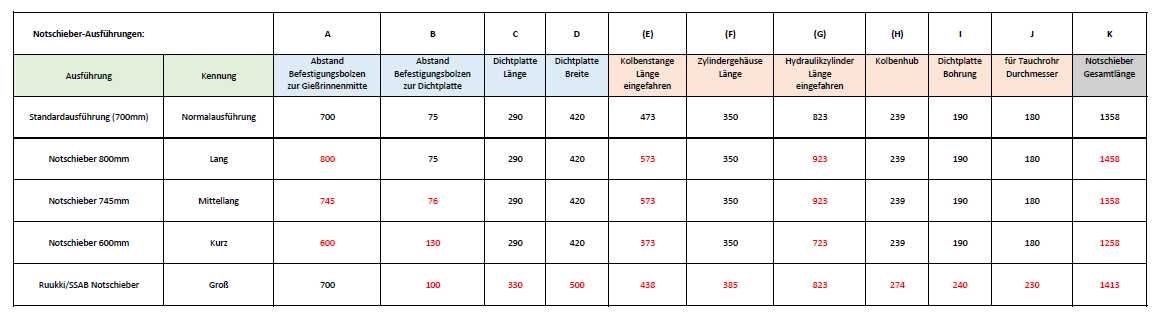

Наиболее важные типы сравниваются в следующей таблице:

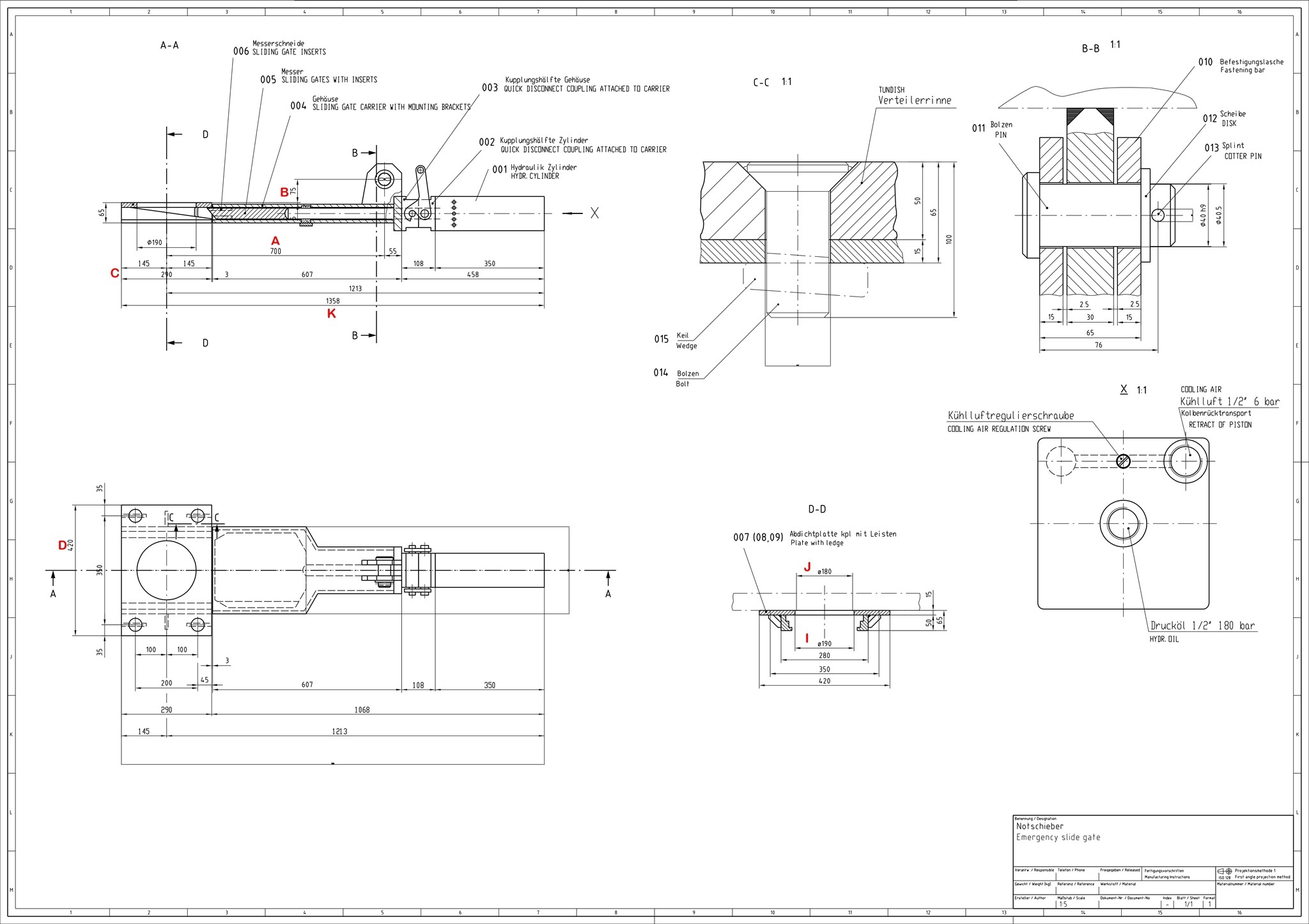

Чертежи общего вида можно посмотреть здесь:
Standardausführung (700mm)
Notschieber 800mm
Notschieber 745mm
Notschieber 600mm
Ruukki/SSAB Notschieber
