Beschreibung und Funktion
Der Notschieber ist ein Bauteil das in Stranggussanlagen in Verbindung mit einem Stopperstangenmechanismus verwendet wird.
Ist die Stopperstange nicht in der Lage den Stahlfluss zwischen dem Zwischenbehälter und der Form zu stoppen unterbricht der Notschieber diesen Fluss.
Der Hydraulikzylinder wird pneumatisches mit 6 bar Instrumentenluft kontinuierlich gekühlt und die Kolbenstange und Messer in der Startposition gehalten.

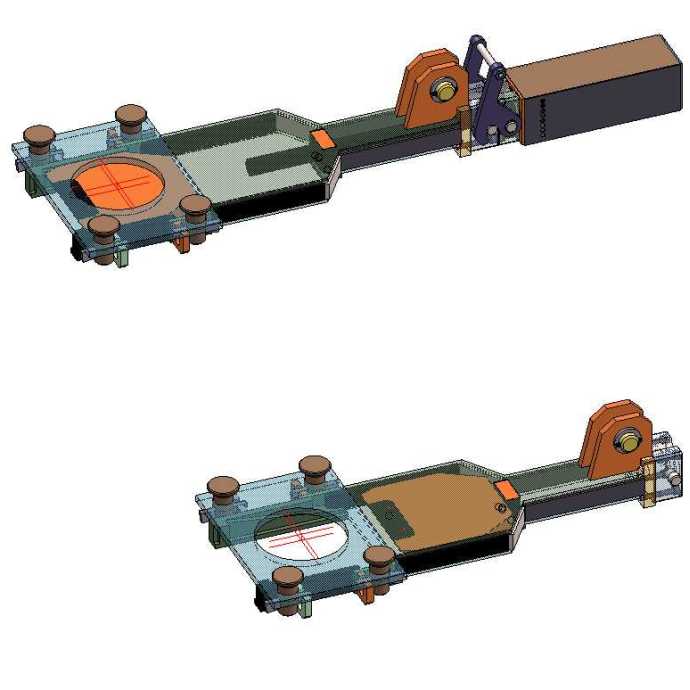

Im Notfall wird der Hydraulikzylinder des Notschiebers durch ein Ventil mit 180 bar Hochdrucköl ausgelöst. Dadurch wird die Kolbenstange ausgefahren, das Notschiebermesser vorgeschoben und anschließend verkeilt um die Öffnung sicher zu verschließen.
Nach Verwendung des Notschiebers wird nur die Kolbenstange durch den niedrigeren Luftdruck wieder zurückgefahren. Das Messer verschließt weiterhin den Ausfluss.
Mit der Kühlluftregulierschraube kann die Instrumentenluft auf Druckluft für die Kolbenrückholung und Kühlluft für den Zylinder aufgeteilt werden. Die Druckluft ist so einzustellen, dass der Luftdruck ein einwandfreies zurückfahren des Zylinders gewährleistet aber auch möglichst viel Kühlluft zur Verfügung steht.

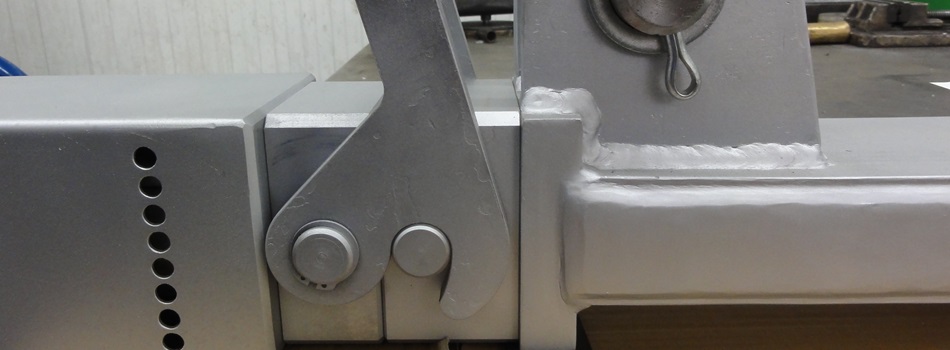

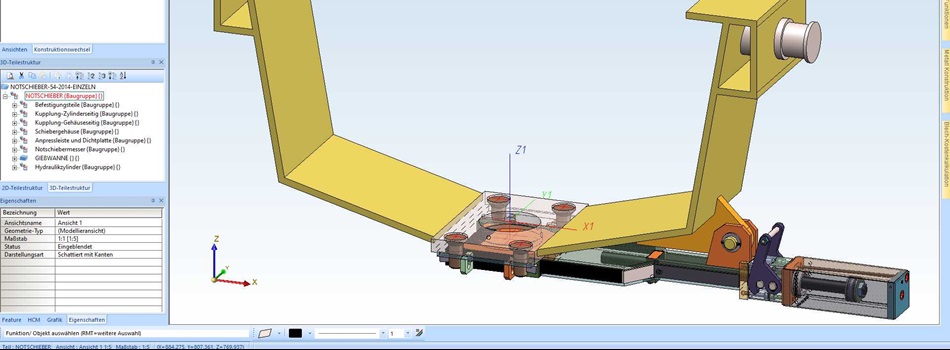

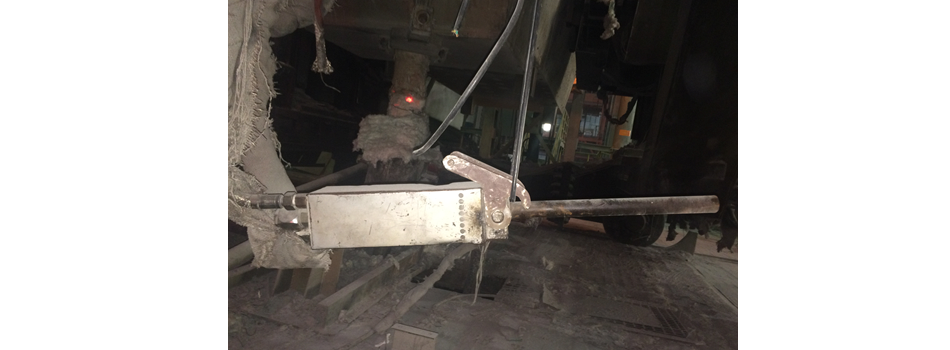

Impressionen

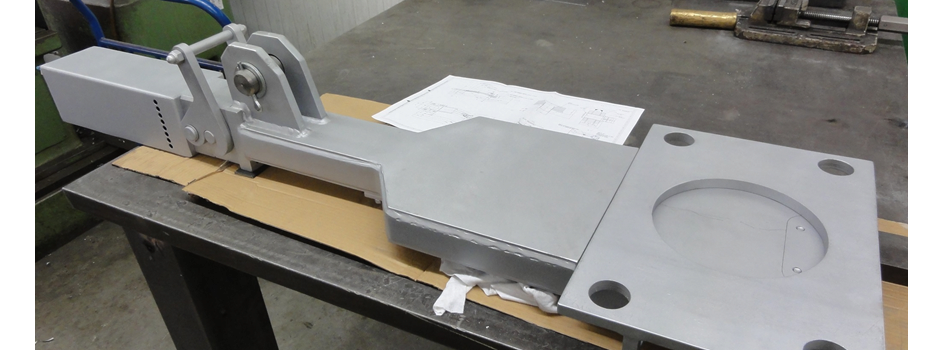

Notschieber
Die Notschieber sind komplett mit Hydraulikzylinder und auch ohne Hydraulikzylinder erhältlich.

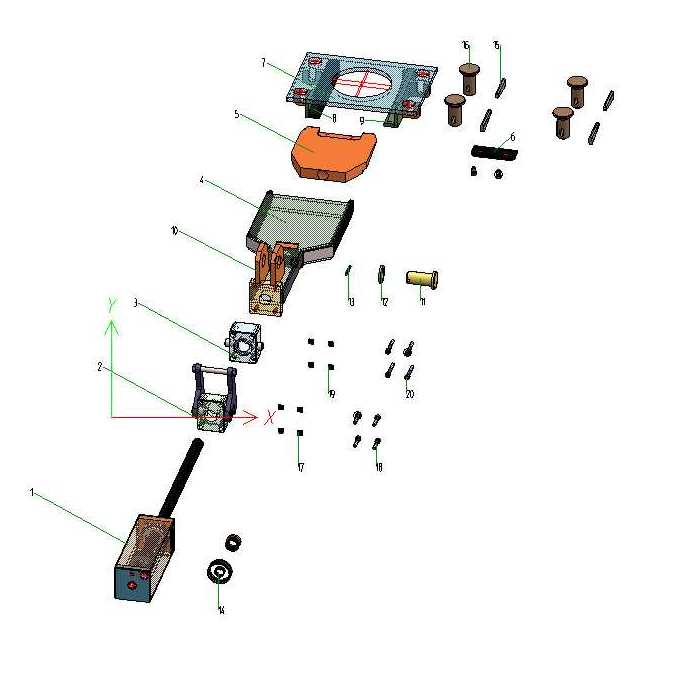

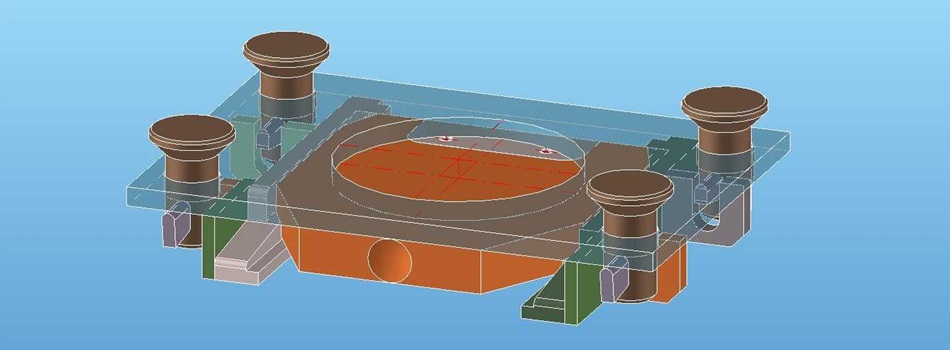

Ersatzteile

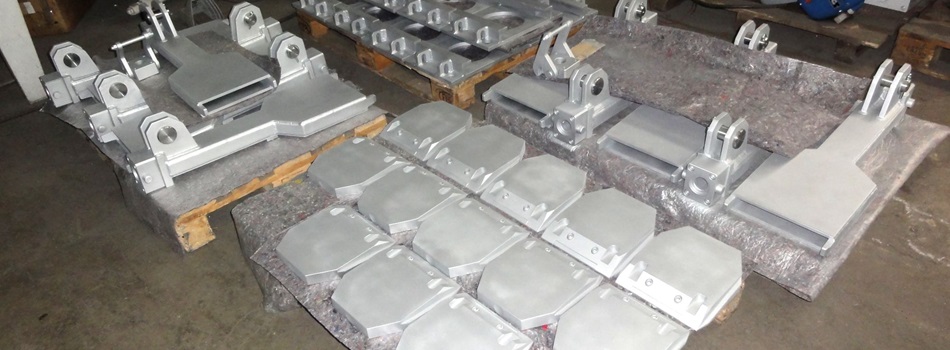

Für alle Notschieber sind auch verschiedene Ersatzteile verfügbar.
Ausführungen nach Abmessungen

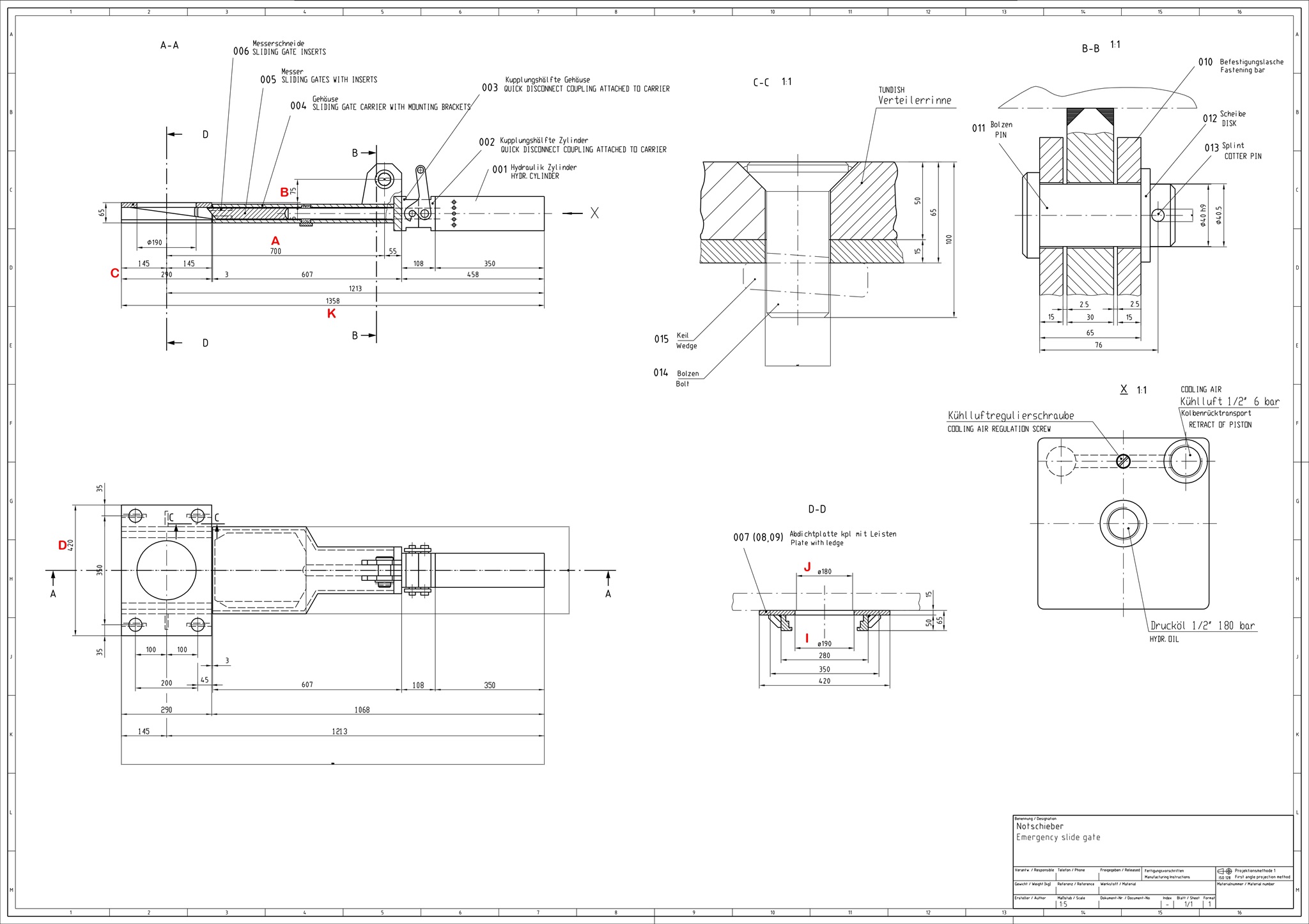

Standardausführung 700mm:
Die rot markierten Maße gelten für die Standardausführung mit 700 mm Abstand zwischen dem Hauptbefestigungsbolzen und der Mitte der Gießrinne.
Sonderausführungen
Bei Abweichungen handelt es sich um eine der verschiedenen Sonderausführungen zum Beispiel 800 mm Ausführung für breitere Gießrinnen oder Notschieber für größere Gießrinnen.

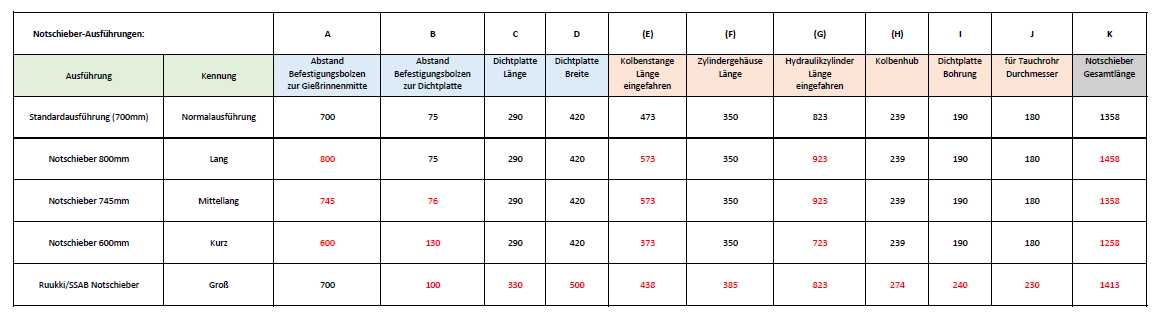

In der folgenden Tabelle sind die wichtigsten Typen gegenübergestellt:
Die Übersichtszeichnungen sind hier:
Standardausführung (700mm)
Notschieber 800mm
Notschieber 745mm
Notschieber 600mm
Ruukki/SSAB Notschieber
